Шкивы - Для клиновых ремней (SPZ, SPA, SPB, SPC) - Как измерить и определить шкивы для клиновых ремней
Как измерить и определить шкивы для клиновых ремней
Наиболее широко используемым при постоянно растущем спросе типом изделия для передачи энергии вращения с помощью клинового ремня в различных отраслях промышленности является клиноременный шкив, также известный как “шкив для клиновых ремней”. Но для того, чтобы эта важная пара "шкив-ремень" функционировала должным образом, необходимо обеспечить своевременную и соответствующую замену изношенного старого клиноременного шкива на новый. Для правильного подбора вам необходимо знать размер, габариты и тип вашего шкива для клиновых ремней, чтобы замена шкива прошла должным образом. Научиться измерять размер шкива для клиновых ремней и рассчитать его размеры - простая задача; однако правильное определение типа клиноременного шкива может оказаться сложным процессом. Шкивы бывают множества различных видов и особенностей . Только у нас на складе имеется множество артикулов различных шкивов для клиновых ремней!
Как измерить и подобрать шкив для клинового ремня, если нет маркировки?
Пожалуйста, обратите внимание: для приведенных ниже иллюстраций используется стандартный клиноременный шкив с одним ручьем.

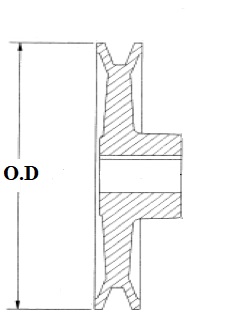

Шаг 1:
Сначала измерьте наружный диаметр (OD) шкива.

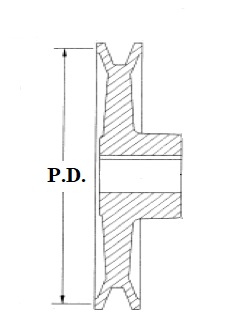

Шаг 2:
Затем измерьте расчетный диаметр шкива (PD). Это измерение представляет собой диаметр самого ремня, когда он проходит по шкиву. Этот шаг необязателен, если вы уже знаете размер своего клинового ремня или если шкив и ремень значительно изношены.
Шаг 3:
Измерьте толщину стенки шкива.
Шаг 4:
Измерьте общую ширину шкива между торцами стенок, где ремень фактически проходит через шкив.

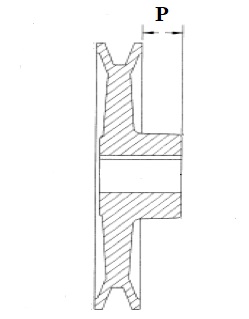

Шаг 5:
Если ступица выходит за пределы ширины шкива (см. Шаг 4), рекомендуется измерить длину ступицы.

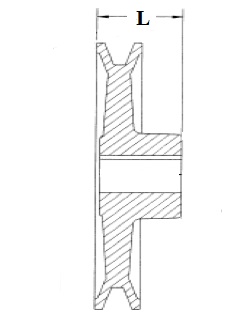

Шаг 6:
Измерьте полную ширину шкива включая ступицу.

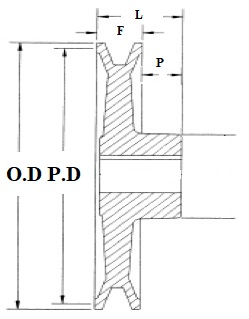

Шаг 7:
Конечным результатом измерения являются полные размеры шкива. В большинстве случаев это позволяет определить тип или серию используемого ремня.
|
|
|
